নিচের প্রতিটি বর্তনীর P ও Q এর মধ্যবর্তী বিভব পার্থক্য সমান এবং প্রতিটি অ্যামিটারের রোধ 2Ω। কোন বর্তনীর অ্যামিটারের পাঠ সবচেয়ে বেশি হয়?
সঠিক উত্তর
ঘ)
ব্যাখ্যা
P ও Q-এর মধ্যে বিভব পার্থক্য V ধরি; অ্যামিটারের রোধ 2Ω।
(ক) 1 + 2 + 2 = 5Ω শ্রেণিতে: পাঠ = V5 = 0.2V
(খ) অ্যামিটার 1Ω শাখায়; শাখার রোধ 1 + 2 = 3Ω, শাখার বিভব V: পাঠ = V3 ≈ 0.33V
(গ) 1Ω ও 2Ω সমান্তরালে (23Ω) এবং অ্যামিটার শ্রেণিতে: মোট রোধ 23 + 2 = 83Ω, পাঠ = 3V8 ≈ 0.375V

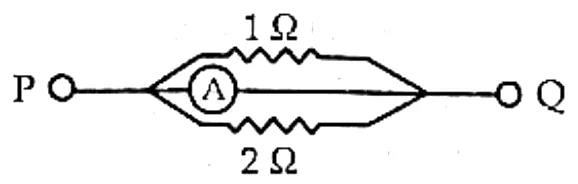

(ঘ) অ্যামিটার আলাদা শাখায় সরাসরি P ও Q-এর মধ্যে যুক্ত: পাঠ = V2 = 0.5V
∴ (ঘ) বর্তনীর অ্যামিটারের পাঠ সবচেয়ে বেশি।
(ক) 1 + 2 + 2 = 5Ω শ্রেণিতে: পাঠ = V5 = 0.2V
(খ) অ্যামিটার 1Ω শাখায়; শাখার রোধ 1 + 2 = 3Ω, শাখার বিভব V: পাঠ = V3 ≈ 0.33V
(গ) 1Ω ও 2Ω সমান্তরালে (23Ω) এবং অ্যামিটার শ্রেণিতে: মোট রোধ 23 + 2 = 83Ω, পাঠ = 3V8 ≈ 0.375V
(ঘ) অ্যামিটার আলাদা শাখায় সরাসরি P ও Q-এর মধ্যে যুক্ত: পাঠ = V2 = 0.5V
∴ (ঘ) বর্তনীর অ্যামিটারের পাঠ সবচেয়ে বেশি।
